পাইল ক্যাপ এর চিত্র :-

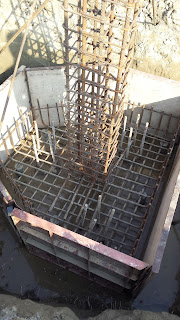

তিনটি পাইলের মাথা একটি কলামের সাথে জোড়া দেয়ার জন্য এই পদ্ধতি ব্যবহার করা হয় :-
পাইল ক্যাপ বিল্ডিং এর অতিগুরুত্বপুর্ন অংশ। বিল্ডিং এর সকল লোড ভূ-গর্ভস্থ মাটির অভ্যন্তরে শক্ত স্তরে পৌঁছে দেয়ার জন্য এই পাইল ব্যাবহার করা হয়।
দৈর্ঘ্য প্রস্থ সমান এমন পাইল ক্যাপ কে বর্গাকার পাইল ক্যাপ দৈর্ঘ্য প্রস্থের চেয়ে বড় হলে তাকে আয়তাকার পাইল ক্যাপ বলা হয়। পাইল ক্যাপ এর পুরুত্ব মাটির বিয়ারিং ক্যাপাসিটির ও বিল্ডিং এর লোডের উপর নির্ভর করে।
কয়েকটি স্থির চিত্র দিয়ে কিছুটা বুঝানোর চেষ্টা করা হলো...।
